上一节文章我们有谈到波峰焊的种类有哪些，接下来这节说我们将重点以某一品牌说明选择性波峰接-移动喷嘴选择性波峰焊有哪些工艺特点？

某品牌选择焊接设备的结构：图1所示为某品牌选择焊设备的功能单元布局示意图。

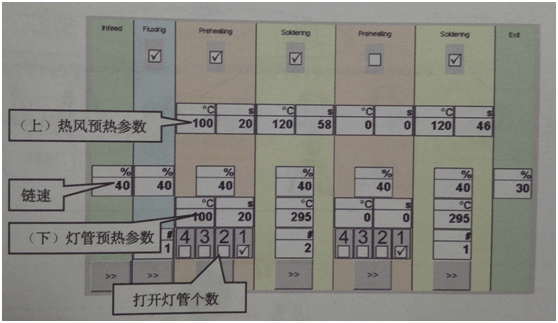

选择性波峰焊设备里面的差数界面，图2为某品牌选择性设备的设置界面。



此品牌的选择性波峰焊设备有哪些应用特点：

1、可双面局部焊接

2、可对有高尺寸元器件的面进行局部焊接（无法使掩模板）

3、孔的透锡性比手工焊接有保证，透锡性好。如图3所示。



移动喷嘴选择性焊接能够焊接各类型的插装焊点。从密集引脚的连接器到大热容量的焊点，如图4所示。



移动喷嘴选择性的工作流程如图5所示。

工艺要点：锡嘴移动到位后，打开锡嘴再上升，离开时先收锡，再下移。

工艺参数：

包括编程参数(焊锡控制参数、焊剂喷涂参数)和固定参数(预热/焊接温度1 )编程参数

(1)焊剂。

密集焊点，拖喷，参数:移动速度、喷量。

分散焊点，点喷，参数:点喷时间、喷量。

(2 )焊接。

密集点拖焊:参数:喷嘴、xly移动速度、收锡时间。

单点焊接:参数:喷嘴、焊接时间、收锡时间。

2 )固定参数

预热温度、焊接温度、链速等可以固定。

以上是靖邦为您提供的选择性波峰接-移动喷嘴选择性波峰焊有哪些工艺特点，希望对您有所帮助。
